Hydrantový systém pěnotvorný PH D33/30m s tvarově stálou hadicí

Pěnotvorný hydrantový systém s tvarově stálou hadicí D33 je dalším certifikovaným požárním systémem. Tímto výrobkem je rozšířena řada hydrantových systémů D 19, 25, 33 a pěnotvorný systém D 25 s tvarově stálými hadicemi o již druhý certifikovaný pěnotvorný systém.

Skládá se z:
1.Ocelové skříně s navijákem o rozměrech (š 1190 a v 800 x h 340) opatřené povrchovou úpravou práškovou strukturální barvou RAL 3000 (červená) nebo RAL 9001 (bílá) pro vnitřní použití.
2.Přiměšovačem D33 do HS s kulovým uzávěrem.
3.Propojovací hadice D33 délky 1,4m.
4.Hadice D33 v délkách 20 nebo 30m.
5.Kanystru s pěnidlem (20l).
6.Požární pěnotvorné proudnice na těžkou pěnu s kulovým ventilem.
7.Sací hadice s nerezovou trubkou.

Použití:

Hydrantový pěnotvorný systém je určen pro prvotní hašení pomocí těžké pěny. Zásoba pěnidla je na dobu minimálně 7 minut. Standardně je systém osazen tryskou pro použití 1% pěnidla, které je součástí dodávky.

Uzávěr kanystru s pěnidlem je možno otevřít pouze v případě zásahu, jinak hrozí nebezpečí znehodnocení pěnidla.
Zařízení lze používat i jen pro hašení vodou. V tomto případě je nutné mít uzavřený sací ventil přiměšovače.

Po každém zásahu s použitím pěnidla je nutné celý systém řádně propláchnout čistou vodou a to tak, že vyjmete sací nerezovou trubku z nádoby s pěnidlem a vložíte ji do nádoby s čistou vodou, otevřete sací ventil přiměšovače a celý systém důkladně propláchnete.

Zařízení je určeno do vnitřních prostor chráněných před mrazem Voda - pěnidlo 1%
(přesnost přiměšování dle ČSN EN 13565-1, čl.7)
Stanovení kvalitativních parametrů pěny (dle ČSN EN 1568-3)
Číslo napěnění při tlaku 0,4 - 1 MPa je 6,1 - 6,8

Technický popis:

Hydrantový pěnotvorný systém tvoří naviják s tvarově stálou hadicí D33 o maximální délky 30m na výkyvném ramenu, které je uchyceno ve skříni. Propojovací hadice stejného průměru o délce 1,4m, požární pěnotvorná proudnice D33 na těžkou pěnu, přiměšovač s hlavním kulovým uzávěrem a dvaceti litrový kanystr s pěnidlem.

Proudnici ( ekv. 10 ) tvoří tělo proudnice z lehké slitiny s otvory pro přisávání vzduchu s plastovým potahem pro bezpečné držení a ochranu proti chladu a pákový kulový ventil DN33 s připojovacím závitem G1 1/4´´. Polohy jsou označeny šipkami a symboly ON - OFF.

Přiměšovač je instalován před navijákem. Je tvořen tělesem s difuzérem z mosazi, 3/8´´- novým kulovým ventilem přisávání pěnidla s výměnnou tryskou a sací hadicí zakončenou nerezovou trubkou, která se při zásahu zasouvá do kanystru s pěnidlem, umístěným ve skříni.

Přiměšovač je na vstupu osazen kulovým ventilem DN33 s označením ovládacích poloh symboly ON - OFF a na výstupu vnějším závitem G 1 1/4´´, na který je napojena propojovací hadice. Směr proudění vody je označen šipkou na tělese přiměšovače.

Skříň je zhotovena z ocelového plechu a povrchově upravena strukturální práškovou barvou odstínu RAL 3000. Rozměry skříně jsou 1190 x 800 x 340 mm. Je rozdělena na dvě části. V jedné je naviják s hadicí a proudnicí, ve druhé je přiměšovací zařízení a 20-ti litrový kanystr na pěnidlo.

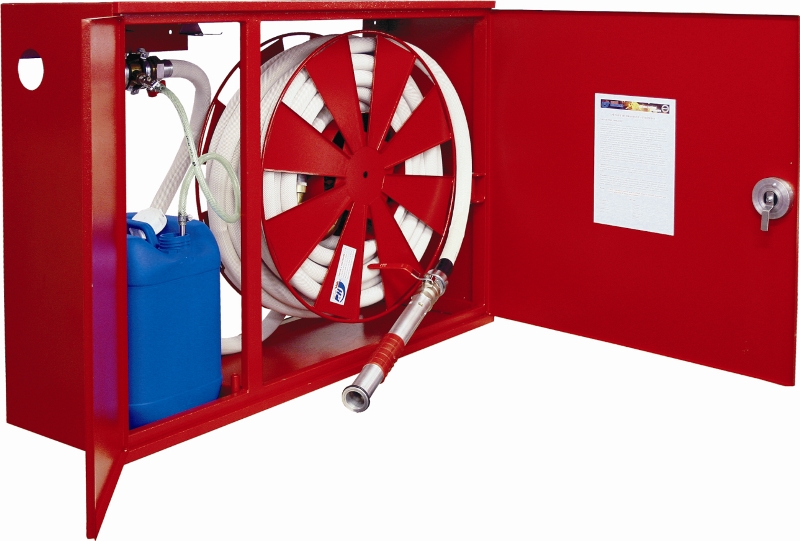

Společnost vyrábí dvě varianty systému. Levé provedení má přívod vody a kanystr umístěn v levé části skříně, u pravého provedení je tomu naopak. Uzavírání je zajištěno plastovým uzávěrem s úpravou pro zaplombování. Skříň je určena pro vnitřní prostředí.

]]>
