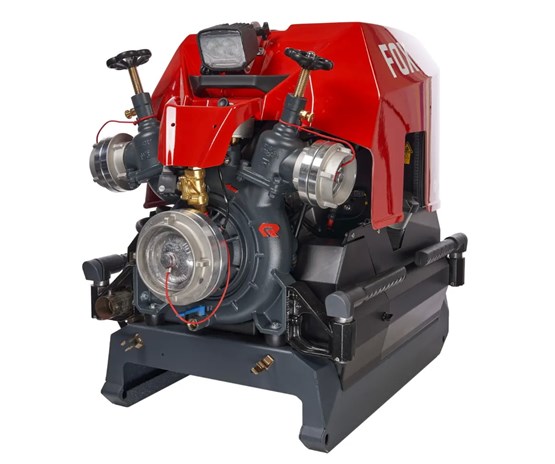

Přenosná požární motorová stříkačka Rosenbauer FOX 4. 2025 generace 1.0.2. /special sport/

Přenosná požární motorová stříkačka Rosenbauer FOX 4. 2025 generace 1.0.2. /special sport/ :

• Čtvrtá generace stříkačky Fox vyniká svojí spolehlivostí, vytrvalostí, výkonem, snadnou obsluhou a nekompromisním přístupem k zásahovým, ale i sportovním aktivitám hasičů po celém světě. Přináší nové moderní technologie i vzhled, automatické sportovní funkce a hlavně nový motor, který přidá na výkonu a vyniká svojí spolehlivostí v extrémních podmínkách.
• FOX 4 tak má nově i sportovní funkce zajišťující automatický start, sání i akceleraci pro maximální sportovní výkony. I proto je FOX4 schváleným prostředkem pro konání mezinárodních hasičských soutěží, pořádaných pod hlavičkou Mezinárodní sportovní federace hasičů a záchranářů.
• Integrované varování před kavitací a monitorování sacího tlaku chrání čerpadlo před poškozením. Okamžitě sníží otáčky motoru, pokud tlak klesne pod minimální úroveň, např. v důsledku prasklé hadice nebo nedostatečného průtoku z hydrantu. Tím je zabráněno nasátí hadice. Mechanický systém navíc chrání před přehřátím: od teploty vody kolem 60 °C se horká voda vypouští a dovnitř může proudit chladnější voda. Čerpadlo lze tankovat za provozu díky poloze palivové nádrže pod motorem a cílenému vedení vzduchu - potvrzeno a certifikováno TÜV.

Základní technická data:

• jednostupňové odstředivé čerpadlo z lehkých slitin o výkonu až 2450 l/min
• tříválcový, čtyřtaktní, zážehový motor ROTAX 903 o objemu 899cm3 a výkonu 52kW
• automatická pístová vývěva s magnetickou spojkou
• rozměry podléhající DIN normě pro jednoduché umístění do vozidel
• elektronické ovládání prostřednictvím panelu LCS 2.0
• automatické funkce tréninku a soutěže pro požární sport

Snadné intuitivní ovládání

• Celé ovládání stroje je řešeno moderním elektronickým panelem s barevným displejem, který vám podá všechny důležité informace o provozu stroje.
• Díky elektronickému řízení je možné využívat funkce jako automatické držení zadaného výstupního tlaku, ochrany před kavitací, nebo tepelné ochrany čerpadla.

V České republice je stříkačka FOX dodávána v několika verzích nebo přímo na zakázku dle specifických přání zákazníka.

• FOX 4 - VÝZBROJNA 1.0.2 special sport: speciální verze stroje určená především pro sportovní činnost, speciální softwarové nastavení stroje však neomezuje jeho zásahové a vytrvalostní vlastnosti; certifikováno pro pořádání mezinárodních soutěží v požárním sportu

ROSENBAUER FOX 4 – VÝZBROJNA 1.0.2 special sport

Základní konfigurační parametry:

• digitální ovládací panel LCS 2.0
• přídavný 5-ti tlačítkový panel pro automatické funkce
• otočné výtlačné ventily B75 (2x) s vřetenovým uzávěrem AWG
• mechanická ochrana čerpadla proti přehřátí
• automatická funkce udržení výstupního tlaku (tempomat)
• varování před kavitací
• přednastavená volba tlaku na hodnotách  6/8/10 bar pro funkce 1 a 2 a automatickou regulaci otáček
• automatická funkce požárního sportu ve verzi trénink = start, sání, akcelerace motoru na úroveň výstupního tlaku 8,5bar.
• automatická funkce požárního sportu ve verzi soutěž = start, sání, akcelerace motoru na úroveň výstupního tlaku 15bar.
• nastavení citlivosti akcelerátoru na hodnotu 275° (otáčení akcelerátoru z volnoběžných otáček do 100% otáček motoru) 1.krok akcelerátoru = cca 1,2bar (výstupního tlaku)
• ochranný sportovní panel, umožňující odložení savice přes ovládací panel LSC 2.0
• dobíjecí zásuvka 12V, MAGCODE
• 2x USB zásuvka 2x2,5A

Certifikováno dle normy:

• EN 14466:2005+A1:2008
• ČSN EN 14466+A1 a ČSN EN 1028-1+A1
• vyhl. č. 69/014 Sb. o technických podmínkách věcných prostředků požární ochrany, ČSN EN 14466+A1:2009
• stroj schválený pro pořádání mezinárodních soutěží v požárním sportu

Sportovní funkce:

• Automatické funkce pro požární sport jsou funkční softwarovou součástí přenosné motorové stříkačky FOX ve verzích 1.0.1 a 1.0.2 Special sport.
• Tyto automatické funkce umožňují jednodušší a sjednocené použití přenosné motorové stříkačky pro provedení disciplín požárního sportu.

Přenosná motorová stříkačka má dvě funkce požárního sportu:

1. Funkce Trénink:

• umožňuje stisknutím jednoho tlačítka - spuštění motoru, automatické vývěvy a automatického dosažení výstupního tlaku na hodnotách - 8,5 bar

2. Funkce Soutěž:

• umožňuje stisknutím jednoho tlačítka - spuštění motoru, automatické vývěvy a automatického dosažení výstupního tlaku na hodnotách - 15 bar

Rosenbauer FOX 4 základní technický popis:

Standardní funkce:

• LED hlavní světlomety
• osvětlení nádrže
• nosný rám se 4 sklopnými držadly
• držák na spojovací klíč STORZ
• rozhraní FIRECAN
• USB zásuvky s úložištěm

Motor:

• BRP-Rotax 4-taktní 3-válcový řadový motor Typ 903
• uzavřený chladicí okruh s vodou/vodou a vodou/vzduch s elektricky poháněným ventilátorem
• suchá kliková skříň objem 899 cm výkon 48 kW při 5.100 1/min, max. otáčky 6.100 1/min
• elektrostartér 12V, 800 W

Čerpadlo:

• přímo poháněné 1-stupňové oběhové čerpadlo z lehké slitiny s dělicími vodními kroužky
• nerezová hřídel čerpadla přímo nalisovaná na klikové hřídeli motoru
• prostorově zakřivené oběhové lopatky a vodicí aparát ve spirálové skříni
• utěsnění hřídele je provedeno pomocí bezúdržbové keramické ucpávky

Vývěva:

• poháněná pomocí řemene z hřídele čerpadla, elektricky ovládaná magnetická spojka a elektricky ovládaný nasávací ventil.

Výkon:

•  drenážní výkon (výtlačný režim): 2.250 l/min při 4 bar a 1,5 m sací výšce

Hrdla:

• sací hrdlo se závitem G 4 1/2"; vnější závit
• dva tlakové výstupy – vřetenové ventily G 2 1/2"; vnější závit
• vypouštěcí kulový kohout

Manometry:

• vakuometr -1/0/25 bar
• manometr 0/25 bar

Elektrika:

• bezúdržbový akumulátor, 18Ah, 12V
• LED-světlomet, 12 V, 18 W, 1800 lm; odnímatelný se spirálovým kabelem
• osvětlený plnicí otvor nádrže
• FIRECAN zásuvka

Integrovaná světla:

• silné světlomety (LED technologie) jsou směrovatelné, nahýbatelné a mohou být i odmontovány a použity na osvětlení místa zásahu.

Ovládání:

obslužný panel LCS 2.0; obsahuje následující:

• tlačítko zapalování Zap resp. motor start
• tlačítko zapalování Vyp resp. motor stop
• tlačítko ovládání pístové vývěvy
• otočné kolečko pro nastavování otáček motoru
• otočné kolečko s tlačítkem pro zapnutí regulace tlaku čerpadla (na přání)
• tlačítko osvětlení
• tlačítko volnoběhu (volnoběžné otáčky)

Pomocí barevného displeje je možno zobrazit následující údaje:

• ukazatel napětí baterie (V)
• ukazatel obsahu palivové nádrže (0-100%) l
• ukazatel teploty chladicí vody °C
• ukazatel výstupního tlaku MPa
• ukazatel vstupního tlaku MPa varování a chybová hlášení servisní informace (provozní hodiny, poslední provedený servis)

Technické parametry :

výkon:	při 3 m sací výšky 1000 l/min při 15 barech, 2050 l/min při 10 barech, 2300 l/min při 4 barech
čerpadlo:	1-stupňové oběhové
motor:	BRP-Rotax 4-taktní 3-válcový, typ 903
palivová nádrž:	20 l, benzin min 95 oktanů; s možností doplňování PHM bez přerušení provozu
výstup:	2 vřetenové ventily G2 1/2
rozměry:	926 x 636 x 845 mm (d x š x v)
prostorový objem:	0,498 m3
hmotnost:	v zásahu 172 kg
ovládací panel:	LSC 2.0
mechanická ochrana proti přehřátí:	ANO
otočná výtlačná hrdla:	ANO
automatická regulace tlaku:	ANO
varování před kavitací:	ANO
varování před kavitací a mechanická ochrana proti přehřátí:	ANO
rozšíření o 5 tlačítek na ovládacím panelu:	ANO
funkce 1 - motor START / sání / zvýšení otaček:	ANO
volba tlaku:	ANO
nastavení rozsahu otáčení akcelerátoru 275° (0 až 100 % výkonu):	ANO
nastavení competition mode na úroveň 15 bar:	ANO
ochranný sportovní panel LCS 2.0:	ANO
dobíjecí zásuvka 12V, MAGCODE, 2-pólová, magnetická:	ANO
dobíjecí zásuvka 12V, DIN 14690, 2-pólová, šroubovací:	NE
2x USB zásuvka 2x2,5A:	ANO

]]>
